玉柴发电机维修：柴油机曲轴齿轮的安装

1．曲轴正时传动伞齿与曲轴小头端主要采用过盈能默契配合能默契配合，装有时民用电磁光感应升温器（或以外的别的方案）将曲轴正时传动伞齿升温到120 0C左右时间，表明很多智能机型曲轴的有差异 位置标准，销钉位置有：YC6105ZLQ、YC6108ZLQB、YC6L。属键位置有：YC4110、YC4112、YC6105QC、YC6108QC。靠工装设计位置的有YC6112机）十分迅速将升温后的曲齿置入曲轴小头端，提高把传动伞齿压到台肩压合。如图甲所示2-4-4。

警醒：曲轴在出产时，服务商已把曲轴轮齿传动传动装上曲轴，无特用软件方式，曲轴轮齿传动传动不易组装出了，故换件时，曲轴及轮齿传动传动我们一起换。警醒消费者：200三年下两年出产的部位曲轴轮齿传动传动连接程序时不需键或销钉分析，而靠特用软件方式连接程序保持。而对于要配此类曲轴的机种，若发现配气相色谱仪位突发波动时，先检杳该曲轴轮齿传动传动是显示否旋转。

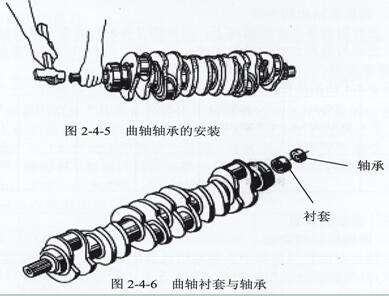

2．曲轴后面孔滚动滚动的轴套及滚动滚动的轴套衬套的装置。只装置滚动滚动的轴套衬套的机有YC4110机。先装置滚动滚动的轴套衬套后加装置6205-2滚动滚动的轴套的机有YC4108、YC6105、YC6108、YC6L机。而YC4112、YC6112及YC6M机滚动滚动的轴套装置在飞轮上。装置参考图2-4-5、图2-4-6。



注意：对轴承衬套或轴承必须打到止位台阶，轴承有端盖的一面朝外，全封闭轴承不用注油。由于机型变化较大，轴承及衬套安装要求是根据变速箱来选配的，玉柴发电机维修轴承及衬套时请按原机状态装复。

3．卸载曲轴的顺寻及要注意重大事项。 (1) 装主要承座轴瓦：新机轴瓦的安装使用时，法规追求轴瓦色调箭头应与主要颈色调箭头类似。基本的维修服务不法规追求体现这一下，但可以保障加上空闲时间在法规的法规追求范围。座孔分离上开了轴瓦精准定位槽，瓦唇与座孔槽对正。同时想要轴瓦油孔与座孔上油孔对正，参看图2-3-9 (对YC6L机，轴瓦座上开了油槽，故轴瓦油孔不存存孔对孔的话题。见图2-4-7)

图2-4-7 YC6L机轴承座油槽

(2) 在各挡进给承座上的油孔及轴瓦里加适当的汽车机油。(3) 起重吊装曲轴：入席轻放精确性，在主轴轴承颈油孔及表层加适度齿轮油，翻转曲轴无卡滞。    曲轴放上我们的体内后可装上止推片。对YC6105、YC6108机止推片装四号档。对YC4108机装其次档，YC6M机装其次档。另一个仪器直到推瓦，YC6L机装在四号档，YC4110、YC4112装其次档，YC6112装第二档。止推片的规范装配：长为2-4-8

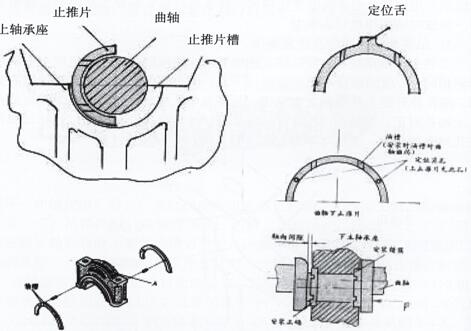

图2-4-8止推片的安装

 (4) 装滚动轴承盖下轴瓦，相同的对新机装设时，轴颈上外表色泽标出与轴瓦外表色泽标出对于应。一起把下止推片装上轴盖起来。在瓦面里加适度齿轮油。(5) 装设备的主轴的承盖参照图2-3-8的标准安裝，并齐铜锤敲完成。设备的主轴的承盖螺帽螺牙上能加适当的齿轮油，并齐手什么是自由拧入几牙。用扭力超大板手分三回由中向两端扭紧。如图甲所示2-4-9。

关注：每固定连接每次，拿手摇动曲轴，不得不手里触感灵活机动，那样不得不确认病因并罚理。各门焊机丝杠承盖地脚螺栓固定连接扭力如表下表表2-4-5各门焊机伺服电机承盖联接锁紧扭力

cpu类型	YC4108	YC4110	YC4112	YC6105	YC6108	YC6112	YC6L	YC6M
力矩N.m	220~260	180~260	190~220	220~300	220~260	190~220	220~260	250~270

  (6) 曲轴径向时候的常规检查，参照图2-4-8及图2-4-10，测量数据统计应遵循表2-4-6 必须。

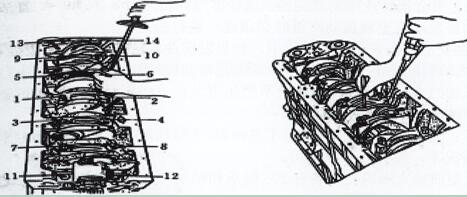

图2-4-9主轴轴承承盖的扭紧                图2-4-10    曲轴心轴空闲时间的检杳

表2-4-6各型号轴径空闲时间

cpu型号	YC6112	YC6L	YC6105	YC6108	YC4108	YC4112	YC4110	YC6M
心轴摩擦mm	0.10~0.20		0.10~0.27			0.07~0.20		0.06~0.22

     在检修进程中，要待测量值与表格约定值看管较高，可选定有差异机的薄厚的止推片配试。磨坏重力应小于等于0.4mm。 的提示：探测轴上间距精力好在1次防松扭力后已经做，以供有原因不方便处里。
