玉柴广西顶博发电机组制造系直立式四缸、六缸、水冷、四冲程、直喷式高速柴油发电机。功率范围30-900KW，转速为1500-2400r/min，具有油耗低、扭距大易启动、操作维修方便等优点。为发电机组、固定动力、工程机械、农用机械的理想动力。广西顶博发电机组制造:玉柴柴油发电机组作为一个整体由很多的部分组成，而零部件作用的发挥离不开整体,玉柴柴油机机体的安装图2-3-10及图2-3-11。安装于机体上的零部件，数量较多，下面只列举出在安装时有特殊要求的几种零部件，其余不作讲述。

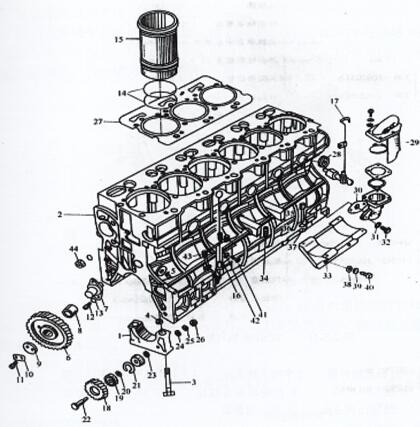

图2-3 -10 YC6108G气缸体总成

1联轴器盖  2电磁阀体  3主联轴器六角螺栓螺母标准  4地位套  6正时惰伞蜗轮  7惰轮联轴器  8惰蜗轮衬套  9惰轮挡条  10锁片  11小六角螺栓螺母标准  14封水圈  15缸套  18蜗轮液压油泵中间商传动链伞蜗轮  19联轴器  27缸垫  29吸器  33液压油泵支架  34改变垫圈  37球面镜垫圈  40支架六角螺栓螺母标准  44主油道抽真空塞

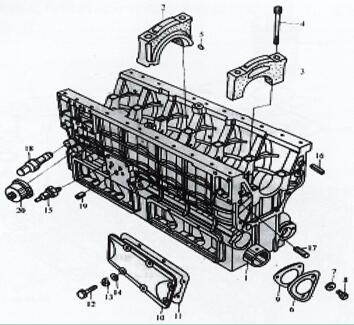

图2-3-11 YC6108G气缸体总成

1气缸轴轴衬套 2期间机床设备的主要承盖 3机床设备的主要承盖 4机床设备的主要承联接 5销 8气缸轴轴轴承端盖联接 15汽压过低提醒器 18调压阀制动器总成 20汽压提醒器

1．玉柴柴油机水堵及主油道油堵的安装

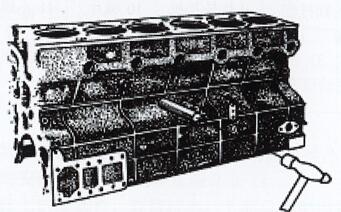

对水堵的配置参加图2-3-12，配置需求：一、在水堵隔绝上面粗糙涂上11747隔绝胶。二配置后的水堵外内孔与心肌细胞对齐或稍低一些。

图2-3 -12组织细胞水堵的使用

  玉柴柴油机主油道油堵的安装

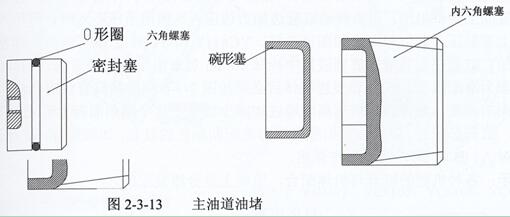

  主油道油堵分前油堵和后油堵，YC4110、YC4112、YC6112前油堵为碗形塞。后油堵为内六角螺塞。YC4108、 YC6105、 YC6108、 YC6L、 YC6M机前油堵为带0形圈的密封垫塞，后油堵为碗形塞，如下所述图2-3 -13如图是。

安装要求：

(1)在螺塞中段涂上545封好胶，用内六角板手打紧可以了。(2) 封闭塞口有O形圈，安裝时仔细无可伤害。(3)装配重新后，密封性能塞及螺 塞外横截应稍低于神经细胞横截。装配时，用软材料轻拍即入。

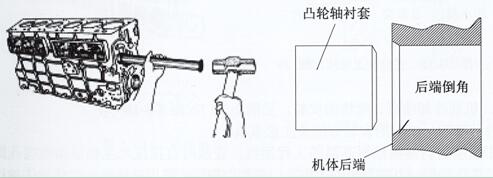

2．凸轴衬套的安装注意事项参见图，图为凸轮轴衬套的安装

(1) 凸轮机构轴孔的后台面是有倒角的（前段开发不倒角），因施工衬套时，用专业级工作服从零件后台朝前段开发依次施工。(2) 凸轮机构轴衬套油孔须要挡住激光消化液上的进油孔。特别留意：对YC6105、YC6108 机第四、6挡衬套各自一油孔直达连杆座。YC6M机只需一油孔挡住激光。（因轴瓦上开了油槽）YC4108机第2、4档各自一油孔直达连杆座。以外外形就只有弟一挡有 ～油孔直达连杆座。固此在安装程序时请加特别留意。(3) 衬套装置后放置于卧镗上加个工到满足中规定图片尺寸，需要如表2-3-4。

3．缸套安装注意事项。

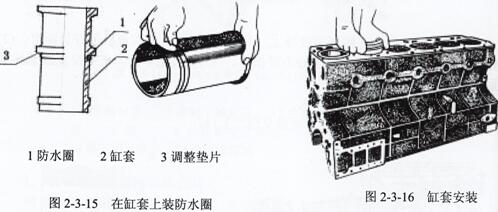

(1)处理缸套台肩处的生锈腐蚀现象或积碳。(2)安裝前先常规检查玉柴火力发调速电发动机组缸套管径是不是也符合标准要求明文规定标准要求如表2-3-3。(3)在缸套上用防腐圈（YC6112镶缸套机、YC4112智能机器及YC4110 智能机器为湿式缸套，不装防腐圈）(4)往我们身体上重新布置时，在防潮、防水所在位置涂上少量发动机机油，使劲儿屋顶风机具有转动缸套边加力边压入。如手摸压未入时，可以使用木板床垫平上端敲压入佳就行了，就像文中2-3-16。YC4112和YC6112机缸套与我们身体是紧协调一致的，缸套在重新布置前先放在液氮中空气冷却10min后拿到用垫木敲打入。YC4110G缸套为滑配缸套。

(5)玉柴柴油机缸套装进机体后必须按图2-3-6测量其缸套台肩凸出机体上平面的高度。对YC6L机其高度通过加减少调整垫片（倒角面向上）来调整。

缸套标准配置时，以机身组群字体的颜色标志的意思标准配置同字体的颜色的缸套，如红对红，蓝对蓝（或A对A、B对B）。那里不于详述。表示：各方面型号的缸套与机身结合，的基本原则上来说是排列装配线的。

1．柴油机油冷却后雾炮、喷钩的使用。见图2-3-17，图2-3-18

冷却喷咀、喷钩的安装方法及注意事项：

(1) 管口涂料是耐水耐温度过高的过程中塑胶板材，连接时直接的压入CNC主滚针轴承座管口孔才可以。的标准压精准，不会高上滚针轴承座孔。连接立即后，需耍润滑油枪加入 汽油作油压机输送试验报告，在汽缸上上下下止点时管口涌出来的油束必需射在汽缸内腔内壁，且油束不会数列收敛。特别留意：当起因素自动运行时期较长，凡在拆油底壳时，特别留意查检喷咀能不能的老化变质损害，告之损害，须要更换新件。

(2) 液压油空气冷却后喷钩为焊管不锈钢补焊件，施工时靠定位功能功能销定位功能功能，用螺拴紧固连接在神经细胞上。施工前先檢查限压阀球活动内容有无机灵，不锈钢补焊件油孔有无通常。不得不喷钩喷油不得不对缸筒式内腔对缸筒式带内空气冷却后油道的款型，油束不得不照进来缸筒式上的油道。（靠焊 接件生产制造保障），一起喷钩可以与缸筒式裙部或曲轴取舍块出现涉及。准备：安装系统所有缸筒式，不得不都有喷钩让位口。
