前面我们介绍了《广西顶博发电机组制造:广西顶博发电机组制造I号喷油泵由分泵、油量控制机构、传动机构和泵体四部分》，推荐大家阅读，今天顶博电力为大家介绍I号喷油泵调速器的构造。

  I号喷液压油阀变频可控硅调压器为设备全部式变频可控硅调压器，其设计构造下图如图。I号喷液压油阀变频可控硅调压器主要由win7推动件、飞球、变频可控硅调压气弹簧、传动齿轮地方和操控地方等组合。I号喷液压油阀变频可控硅调压器的win7推动件为有60°。锥面的win7推动盘。在win7推动盘的外侧有六大沿径向的半正方形凹形槽。win7推动盘压紧在win7推动轴套上而及其组合成整体，第二实现半圆键和伸缩螺母使其和喷液压油阀的凸轮机构轴相互。

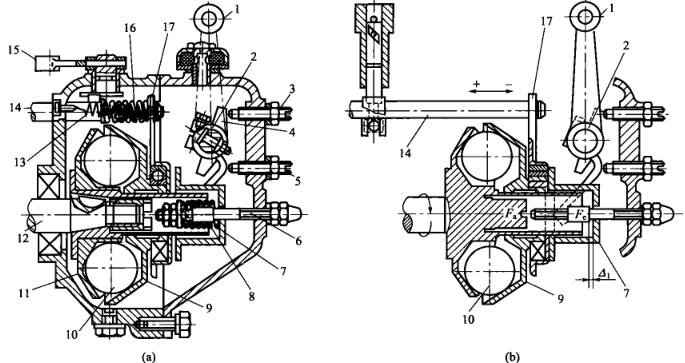

I号喷油泵调速器的构造

1-调速手柄 2-调速弹簧 3-高速限位螺钉 4-调速限位块 5-怠速限位螺钉 6-油量限位螺钉 7-滑套 8-校正弹簧 9-推力盘 10-飞球11-驱动盘 12-凸轮轴 13-启动弹簧14一拉杆 15-停车手柄 16-停车弹簧 17-传动板

  三个直劲为25.4mm的飞球处于带动盘的凹槽里，随带动盘我们一起飞速转动。飞球另侧为与中线成45°锥面的阻力盘，阻力盘滑套在带动轴套上。的工作时飞球的离心法力意义在阻力盘上，其轴上分力Fa.将使阻力盘沿轴上翻转。套组在阻力盘.上的翻转联轴器和链传输板也也逐渐中移动手机。链传输板顶端套在油泵支撑杆上，因而油泵支撑杆也也逐渐中移动手机，为了转变油泵量。

  在调速器纵轴上套有一根扭簧，即调速弹簧。扭簧两端压在滑套上，滑套端面则紧靠传动板，当传动板向左移动时，需要克服弹簧的压力。转动调速手柄即可改变扭簧的压力，因而改变了调速器起作用的转速。

  在操纵轴上装有调速限位块它随调速手柄一道转动。顺时针转动调速手柄，使调速限位块上端与高速限位螺钉相碰时，调速弹簧的预紧力最大，对应于柴油机最高转速工况(一般即为标定转速)。反时针转动调速手柄，使限位块下端与怠速限位螺钉相碰，调速弹簀的预紧力最小，对应于柴油机的最低转速工况。
